芷江侗族自治县VSSJAFC（CC2F）可拆式双法兰传力接头

【产品名称】：CC2F(VSSJAFC)可拆卸双法兰传力接头（CC2FA可拆双法兰松套传力补偿接头）

【产品规格】：【DN32mm-DN4000mm】

【产品压力】：0.6-2.5MPa

【产品认证】：ISO9001-2008

【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】：碳钢，，不锈钢

【工作温度】：-40度至150度

携手共进，开创未来，探索行业新潮流亲爱的【VSSJAFC（CC2F）可拆式双法兰传力接头】客户您好，感谢您浏览智诚阀门企业网站！多年来，智诚阀门坚持以研发为生存之本，不断地提升新技术在【VSSJAFC（CC2F）可拆式双法兰传力接头】产品中的应用！智诚阀门产品重创新经典耐用传承重品牌。如果您想了解更多的【VSSJAFC（CC2F）可拆式双法兰传力接头】产品新技术在实际中的应用情况，请致电智诚阀门【VSSJAFC（CC2F）可拆式双法兰传力接头】技术咨询电话：【13838323458】，了解更多实用资料！

产品介绍

VSSJAFC型可拆式双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，并且具有一定的调节量，方便实际的施工环境进行调整。

产品优势

VSSJAFC型可拆式双法兰传力接头优点：安装简单方便、方便阀门安装。该产品适用于两边均为法兰连接的管道中，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

产品特点

1、安装简单方便，有利于泵阀的拆装与维护。

2、使用寿命长，运行稳定。

3、能够将管道的轴向推力反传至整条管道，避免局部受压。

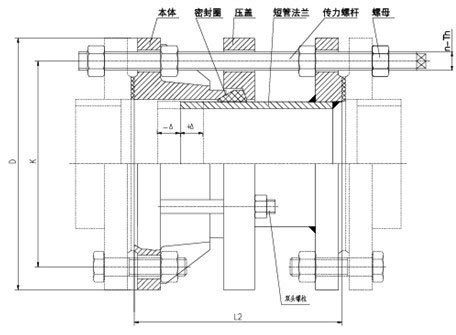

产品示意图

零部件材料

序号No.	名称Name	数量Quantity	材料Material
1	本体Body	1	QT400-15，Q235A,ZG230-450，20
2	密封圈Gasket	1	NBR
3	压盖Follower	1	QT400-15,Q235A,ZG230-450，20
4	短管法兰Limited short pipe	1	Q234A,20，16Mn
5	螺柱bolt	n	q235A,35，1Cr8Ni9Ti
6	螺母Nut	5n	Q235A,20，1Cr8Ni9Ti

技术参数

公称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
