【产品名称】：QJB型球形补偿器（E球形补偿接头）

【产品规格】：【DN50mm-DN1200mm】

【产品压力】：1.0-2.5MPa

【产品认证】：ISO9001-2008

【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

【产品材质】：碳钢，球墨铸铁，不锈钢

【工作温度】：-40度至80度

脱贫攻坚，全面小康；强国强军，和平崛起；百年梦想，志在必得尊敬的【QJB球形补偿器】客户，欢迎您！重创新服务优是智诚阀门的生存之基！智诚自创办以来一直致力于电力、热力、航空、航天、核电、冶金、石化、水泥、煤气、天然气等管道连接领域创新探索和产品推广，已经累计为众多客户提供过重创新信诺重质的【QJB球形补偿器】产品！

产品介绍

QJB型球形补偿器是由壳体，球体，法兰，密封圈组成。在工作过程中，球体嵌套在壳体内部，二者之间由橡胶密封圈密封连接。球体在使用过程中可以在一定范围内进行自由转动，能够实现管道的角向位移的补偿。球形补偿器是补偿器大家族中的一个新成员，由于其良好的补偿管线的横向，角向位移，使得它在刚刚进入市场之处就受到了广大客户的一致好评。单个用的话算是个万向补偿接头，一般用在锅炉冷却系统中。只有两个组合使用的话就能实现管道横向位移的补偿，并且它的补偿量远远大于其他一般的补偿器。密封性能好，运行稳定，这样就大大减少了大量的维护工序。

产品优势

QJB型球形补偿器是由圆形壳体，球体，密封圈组成。壳体包含着圆形球体中间有密封圈连接。这样球形补偿器就能自由的在活动范围内实现各个角度的位移补偿，适用于出现角向位移的管道，方便施工。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

产品特点

1、QJB型球形补偿器角向位移补偿量大，使用寿命长。

2、QJB型球形补偿器材质优良，运行稳定。

3、QJB型球形补偿器能够有效地起到保护管线避免受到地陷带来的不良影响。

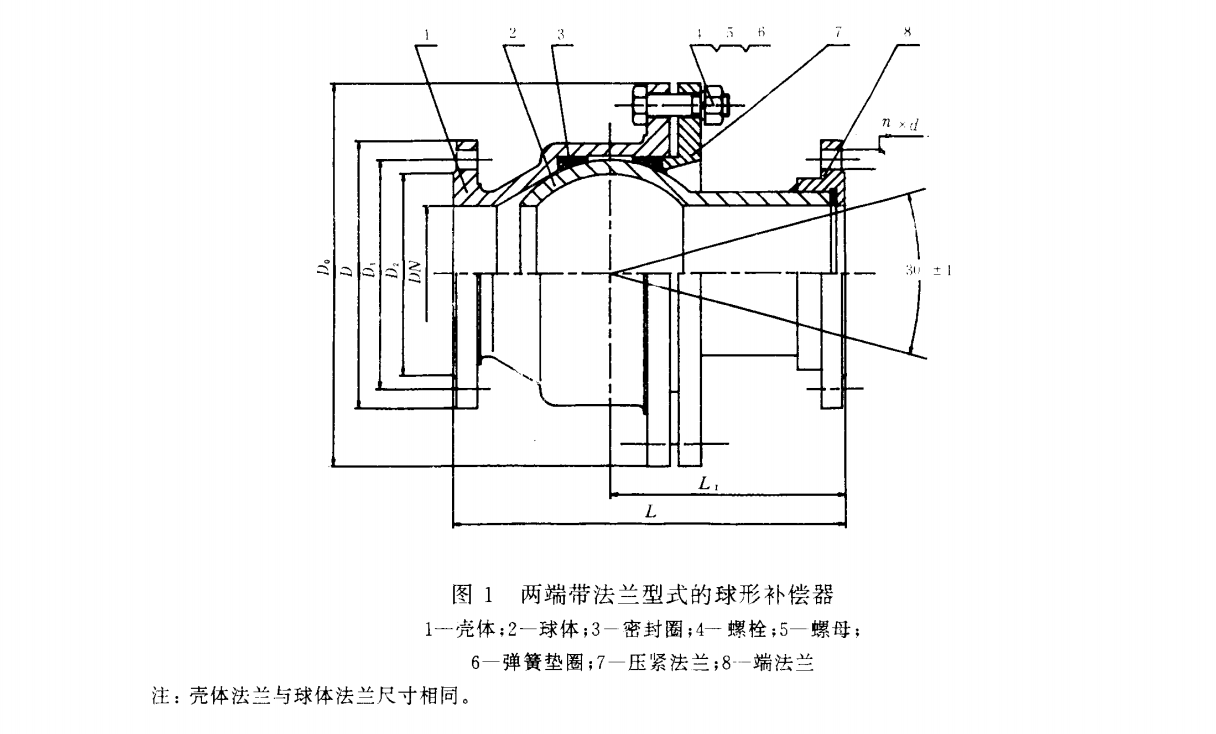

产品示意图

零部件材料

编号	名称	数量
1	壳体	1
2	滑动轴承	1
3	密封圈	1
4	压盖	1
5	球体	1
6	法兰	2

技术参数

公称通径Norminal Diameter DN(mm)	径向更大尺寸Max radial size D(mm)	球心距Globe Distance E(mm)	转矩Torque（KN.M）				接口端口尺寸Size of joint end dxs dxs(mm)	总长Total length L(mm)	重量Weight
			转矩Torque（KN.M）				接口端口尺寸Size of joint end dxs dxs(mm)		1.0Mpa	1.6Mpa	2.5Mpa
			1.0Mpa	1.6Mpa	2.5Mpa	4.0Mpa	法兰连接Connection Flange		法兰Flange	法兰Flange	法兰Flange
50	180	114	0.07	0.11	0.17	0.28	59*3.5	200	23	23.8	29
65	198	152	0.14	0.23	0.36	0.58	73*4	260	31	33	39
80	225	168	0.32	0.51	0.80	1.28	89*4	292	45	46	53
100	260	178	0.54	0.86	1.34	2.15	108*4	310	66	68	82
125	300	206	1.04	1.67	2.61	4.18	133*4	350	87	91	111
150	375	254	1.52	2.43	3.80	6.08	159*4.5	440	99	101	125
200	440	236	2.15	3.45	5.39	8.63	219*5	435	137	141	176
250	540	315	4.22	6.75	10.55	16.88	273*6	584	262	271	330
300	608	275	6.34	10.15	15.86	25.38	325*6	602	360	375	457
350	685	370	8.31	13.30	20.78	33.25	377*8	670	546	569	696
400	780	420	10.83	17.32	27.06	43.30	426*8	757	645	665	822
450	825	435	15.34	24.55	38.36	61.38	480*8	822	911	956	947
500	900	336	20.81	33.30	52.03	13.25	529*8	728	1045	1111	1315
600	1055	448	26.22	41.95	65.55	104.87	630*8	900	1449	1640	1895
700	1300	710	31.78	50.84	79.44	127.10	720*8	1290	-	-	-
800	1450	830	38.26	61.22	95.65	153.05	820*10	1480	-	-	-
900	1630	950	45.20	72.32	113.05	180.80	920*110	1650	-	-	-
1000	1810	1100	52.74	84.38	131.84	210.95	1020*10	1810	-	-	-
1100	1990	1350	60.91	97.46	152.28	243.65	1120*12	2050	-	-	-
1200	2170	1550	69.78	111.65	174.45	279.45	1220*14	2280	-	-	-

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
