      慈利县VSSJAF(C2F)双法兰传力接头

      【产品名称】：C2F（VSSJAF）型双法兰传力接头（C2F双法兰松套传力补偿接头）

      【产品规格】：【DN32mm-DN4000mm】

      【产品认证】：ISO9001-2008

      【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】

      【产品材质】：碳钢，球墨铸铁，不锈钢

      【工作温度】：-40度至400度

          诚信经营，质量为本尊敬的【VSSJAF(C2F)双法兰传力接头】客户，欢迎您！重创新口碑相传是智诚阀门的生存之基！智诚自创办以来一直致力于电力、热力、航空、航天、核电、冶金、石化、水泥、煤气、天然气等管道连接领域创新探索和产品推广，已经累计为众多客户提供过重创新用户体验佳的【VSSJAF(C2F)双法兰传力接头】产品！

      产品介绍

      C2F（VSSJAF）型双法兰传力接头是由法兰松套伸缩接头和短管法兰，传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。 C2F（VSSJAF）型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

      产品优势

      双法兰传力接头：由本体，密封圈，压盖，伸缩短管等主要部件组成。该产品适用于两边均为法兰连接的管道中，安装时调节产品两端的法兰的安装长度，对角均匀拧紧压盖螺栓，使其成为一个整体，并有一定的调节量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

      产品特点

      双法兰传力接头是由法兰松套伸缩接头和短管法兰，传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。

      1、两端均为法兰连接，安装方便快捷。

      2、能够将轴向推力传至整个管线，平摊压力。

      3、方便泵阀的拆装与维护。

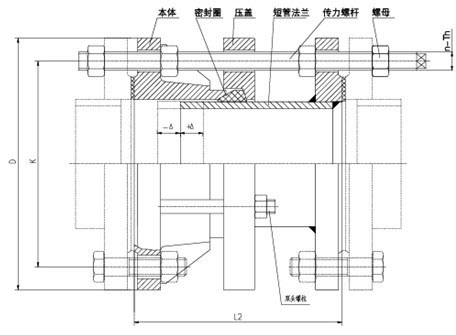

      产品示意图

      零部件材料

      序号No 名称Name 数量Quantity 材料Material
      1 本体Body 1 QT400-15,Q235A,ZG230-450,20
      2 密封圈Gasket 1 NBR
      3 压盖Follower 1 QT400-15,Q235A,ZG230-450,20
      4 短管法兰Limited short pipe 1 Q235A,20,16Mn
      5 螺柱bolt n Q235A,35,1Cr8Ni9Ti
      6 螺母Nut 5n Q235A,20,1Cr8Ni9Ti

      技术参数

      公称通径Nominal Diameter DN 管子外径External diameter of pipe Dw 外形尺寸 法兰连接尺寸Flange connecting dimension
      0.6Mpa 1.0Mpa
      L △L D D1 n-Th b D D1 n-Th b
      65 76 200 40 160 130 4-M12 16 185 145 4-M16 20
      80 89 190 150 4-M16 18 200 160 8-M16 22
      100 114 210 170 220 180 24
      125 140 240 200 8-M16 20 250 210 26
      150 168 265 225 285 240 8-M20
      200 219 320 280 22 340 295 28
      250 273 375 335 12-M16 24 395 350 12-M20
      300 325 220 50 440 395 12-M20 24 445 400
      350 377 490 445 26 505 460 16-M20 30
      400 426 540 495 12-M20 28 565 515 16-M24 32
      450 480 595 550 28 615 565 20-M24 32
      500 530 645 600 20-M20 30 670 620 20-M24 34
      600 630 240 755 705 20-M24 30 780 725 24-M27 36
      700 720 860 810 24-M24 32 895 840 24-M30 40
      800 820 350 60 975 920 24-M27 34 1015 950 28-M30 44
      900 920 1075 1020 24-M27 36 1115 1050 28-M33 46
      1000 1020 1175 1120 28-M27 36 1230 1160 32-M36 50
      1200 1220 370 1405 1340 32-M30 40 1455 1380 36-M39 56
      1400 1420 1630 1560 36-M33 44 1675 1590 40-M45 62
      1600 1620 380 1830 1760 40-M33 48 1915 1820 44-M45 68
      1800 1820 2045 1970 44-M36 50 2115 2020 48-M45 70
      2000 2020 400 2265 2180 48-M39 54 2325 2230 52-M52 74
      2200 2220 2475 2390 52-M39 60 2550 2440 56-M52 80
      2400 2420 2685 2600 56-M39 62 2760 2650 60-M52 82
      2600 2620 450 80 2905 2810 60-M45 64 2960 2850 64-M52 88
      2800 2820 3115 3020 64-M45 68 3180 3070 68-M56 94
      3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
      3200 3220 3525 3433 72-M45 76



      双法兰传力接头：由本体、密封圈、压盖、伸缩短管等主要部件组成。该产品适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺旋，使其中成为一个整体，并有一定的调节量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。
      Double Flanges Transmission Joint: Mainly composed of body, sealing-washer,gland,short slides,this product is applicable to pipes which connected with Flang on both sides,modulate the product'slength between Flange while installing, Screw down bolts after installation to integrate the structure and guarantee a certain shift which will facilitate the adjustment of size while installation. It can turn the axial thrust on the whole pipe.

      产品服务

      专业制造、专业服务，智诚为你创造更多价值 !

      不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

      产品标准

      产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

      售前服务

      产品介绍，技术交流，非标产品设计，疑难解答。

      售中服务

      1、守信合同，保证及时供货，随时保持与客户联系

      2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

      售后服务

      1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

      2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

      3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

      4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

      订货须知

      1、客户对产品有特殊要求，须在订货合同中提供以下说明：

      （1）结构长度

      （2）连接形式

      （3）公称直径、全通径、缩径、管道尺寸

      （4）用介质及温度、压力范围

      （5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

      2、本厂可根据客户特殊要求配置定做和设计特殊产品。

      3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
