产品介绍

BYZMF型煤粉管道新型三向波纹补偿器在管道(烟、风管道)中间设置的、能补偿管道轴向的热胀冷缩量并保持管道密封性的装置。由于它作为一种能自由伸缩的弹性补偿元件，已广泛应用在化工、冶金、核能等部门。

产品优势

BYZMF型煤粉管道新型三向波纹补偿器工作可靠、性能良好、结构紧凑等优点，良好的材质能够适应多种复杂特殊的安装环境，密封性能优良确保了管道运行的稳定性，大大减少了人工的维护时间。能够补偿轴向，横向和角向的位移，延长了管道的使用寿命。耐高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常*运行。

产品特点

BYZMF型煤粉管道新型三向波纹膨胀节：

1、同时吸引任意方向位移时，应满足下述计算式：

X≤XO，且，Y≤Ym式中X、Y为实际轴向和横向补偿量，Y可以是任意向横向位移的矢量和。

2、产品代号中的1要按所需长度填写，如WZMF500×8-J-2200，则产品的交付长度为2200毫米。

3、管道的实际尺寸如与表中的接管断面尺寸不符，订货时要另行注明。

BYZMF型煤粉管道新型三向波纹膨胀节设计依据：

由于电厂锅炉煤粉管道沿用填料式补偿器产生的煤粉泄漏，以及在温度下填料质老约束位移，使管道系统膨胀不畅，影响管道系统的正常运行。针对这些薄弱五环节及煤粉管道工况条件、综合煤粉管道的具体要，依据美国膨胀节制造商协会标准《EJMA》，我厂设计了二次密封，环状球形较为支转的煤粉管道新型三向波纹膨胀节，实现了短安装距大补偿的新要求。

设计压力：PN≤0.5MPa

设计温度：T＝450℃

BYZMF型煤粉管道新型三向波纹膨胀节适用范围：

适用于煤粉+热风气固=相流体，流速15~30m/S，工作温度60~450℃，风压≤500mmH2O的一次风、二次风、三次风管道任意方向移补偿。

适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。该产品耐高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常*运行。

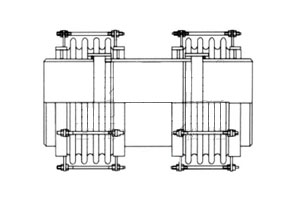

产品示意图

零部件材料

技术参数

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
