产品介绍

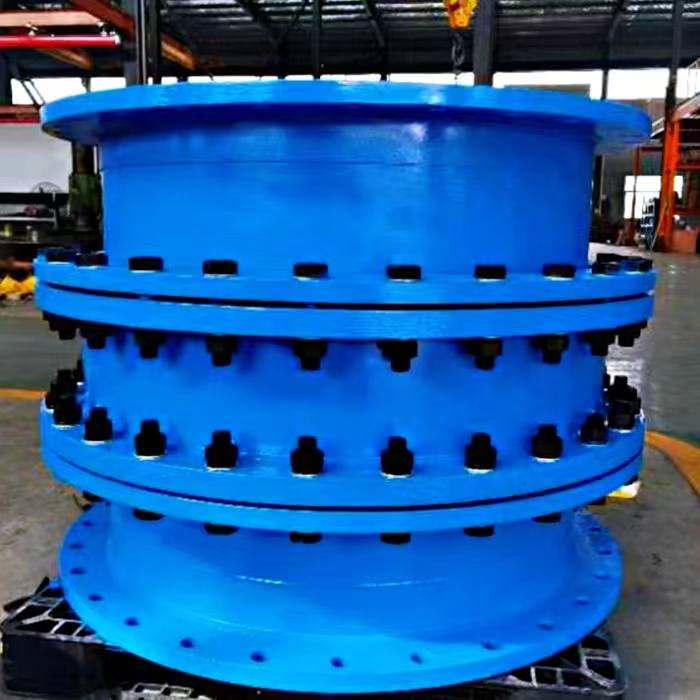

D型大挠度松套补偿接头是在吸收国外的先进技术并结合我国实情基础上研究开发的一种新型管道连接器。其主要结构有短管法兰、压盖、滑动管和密封装置等组成。它采用特的抗轴力设计，结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量，用于吸收轴向位移和挠度为6°～7°的角位移的管道松套连接的装置。适用于工况恶劣、地形复杂场合的管线。

---

产品特点

D型大挠度松套补偿接头在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能很大的方便阀门管道的安装与拆卸。具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。给长距离管路因温差伸缩起到了很好的调节作用。

---

技术参数

序号Item	名称Name	数量Quality	材料Material
1	短管法兰short pipe flange	2	Q235、20、不锈钢 Q235、20、stainless steel
2	固定螺柱fixed bolt	-	Q235
3	固定螺母fixed nut	-	Q235
4	压盖gland	2	Q235、20、不锈钢 Q235、20、stainless steel
5	滑动管sliding tube	1	Q235、20、不锈钢 Q235、20、stainless steel
6	螺栓bolts	1	Q235、35、不锈钢 Q235、35、stainless steel
7	螺母nut	-	Q235、35、不锈钢 Q235、35、stainless steel
8	限位块limit block	2	Q235、20
9	挡圈ring	2	Q235、20
10	密封圈gasket	2	NBRFPMNBR



公称尺寸Nominal size DN	可挠量Deflection-length(°)	伸缩量Compensation-length mm	L	D1	法兰连接尺寸Flange connecting dimension
					0.6Mpa			1.0Mpa			1.6Mpa
					D	K	n-do	D	K	n-do	D	K	n-do
100	7	±60	520	305	210	170	4-φ18	220	180	8-φ18	220	180	8-φ19
200			560	415	320	280	8-φ18	340	295	8-φ23	340	295	12-φ23
300				530	440	395	2-φ23	445	400	12-φ23	460	410	12-φ27
400			660	645	540	495	16-φ23	565	515	16-φ27	580	525	16-φ30
500			670	750	645	600	20-23	670	620	20-φ27	715	650	20-φ33
600			720	870	755	705	20-φ27	780	725	20-φ30	840	770	20-φ36
700	6.5	±65	750	960	860	810	24-φ27	895	840	24-φ30	910	840	24-φ36
800			810	1085	975	920	24-φ30	1015	950	24-φ33	1025	950	24-φ39
900			855	1185	1075	1020	24-φ30	1115	1050	28-φ33	1125	1050	28-φ39
1000			950	1305	1175	1120	28-φ30	1230	1160	28-φ36	1255	1170	28-φ42
1200			1000	1505	1405	1340	32-φ33	1455	1380	32-φ39	1485	1390	32-φ48
1400			1050	1715	1630	1560	36-φ36	1675	1590	36-φ42	1685	1590	36-φ48
1600			1140	1930	1830	1760	40-36	1915	1820	40-φ48	1930	1820	40-φ56
1800	6	±75	1200	2150	2045	1970	44-φ40	2115	2020	44-φ48	2130	2020	44-φ56
2000			1250	2370	2265	2180	48-φ42	2325	2230	48-φ48	2345	2230	48-φ62
2200			1300	2570	2475	2390	52-φ42	2550	2440	52-φ56	-	-	-
2400			1420	2820	2685	2600	56-φ42	2760	2650	56-φ56	-	-	-
2600			1450	3020	2905	2810	60-φ48	2960	2850	60-φ56	-	-	-
2800			1500	3230	3115	3020	64-φ48	3180	3070	64-φ56	-	-	-
3000			1600	3440	3315	3220	68-φ48	3405	3290	68-φ62	-	-	-
3200			1780	3685	3525	3430	72-φ48	-	-	-	-	-	-



---

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

---

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

---

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
