产品介绍

DBHKXW型大波纹板盒型可限位伸缩补偿器是管道安装的重要部件之一，该补偿器具有体积小，安装方便，占地面积小，降低劳动强度，省工，省力，省料，实用性强等特点。大波纹板盒补偿器由法兰、导流筒、金属波体、接管等附件组成。属于补偿器的一种。利用其工作主体波纹管的有效伸缩变形，以吸收管道轴向、横向、角向热变形，也方便管道的安装与拆卸同时也可以吸收地震、地陷对管道的影响。在现代的水暖管道中比较常用。

---

产品优势

DBHKXW型大波纹板盒型可限位伸缩补偿器使用寿命高达6500次，伸缩量在20-120mm，不渗漏，无填料，伸缩性能好，*可靠，并能节省维修工作量，该补偿器结构新颖，合理，无易损件，体积小，重量轻，便于安装运输，是管道安装的理想产品。并且适应各种安装环境包括架空，地沟，直埋等类型的管道。补偿器的适应型相当好，满足多种复杂的安装环境。板盒型可限位式管道补偿器是管道安装的重要部件之一，该补偿器具有体积小，安装方便，占地面积小，降低劳动强度，省工、省力、省料，实用性强等优点。同时安装时可不设胀力井，降低工程造价，该补偿器结构新颖、合理，无易损件，体积小，重量轻，便于安装运输，是管道安装理想的产品。

---

产品特点

1、本产品使用压力在1.6MPa以下，使用介质:热水、蒸汽、煤气、各种油，温度与管道相同，高层建筑使用更佳;

2、本产品更大推力0.8-1.2T，使用疲劳寿命6500次;。

3、本产品可广泛应用于架空管道、地沟管道、直埋管道;。

4、补偿器转向支架可设可不设。

5、本产品只限轴向安装使用(直线管道)。

6、本产品用于地沟管道时不用砌补偿器井。

大板盒波纹补偿器具有体积小，安装方便，占地面积小，降低劳动强度，省工、省力、省料，实用性强等优点，智诚阀门生产的补偿器管严格按照国家标准，全心全意为客户提供优良的补偿器。

---

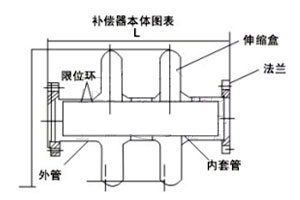

产品示意图

---

零部件材料

编号	名称	数量
1	伸缩盒	1
2	法兰	2
3	限位环	2
4	外管	1
5	内套管	1

---

技术参数

序号	规格	公称通径	补偿量(mm)	峰顶直径(mm)	产品长度（mm)
1	1.2〞二波	DN32	60＝±30	170	245
2	1.5〞二波	DN40	60＝±30	190	255
3	2〞二波	DN50	60＝±30	300	325
4	2.5〞二波	DN65	60＝±30	320	326
5	3〞二波	DN80	60＝±30	360	340
6	4〞二波	DN100	60＝±30	400	350
7	5〞二波	DN125	60＝±30	433	360
8	6〞二波	DN150	60＝±30	477	385
9	8〞二波	DN200	60＝±30	527	390
10	10〞二波	DN250	60＝±30	579	420
11	12〞二波	DN300	60＝±30	635	435
12	14〞二波	DN350	60＝±30	635	440
13	16〞二波	DN400	60＝±30	760	460
14	18〞二波	DN450	60＝±30	810	460
15	20〞二波	DN500	60＝±30	860	460
16	2〞四波	DN50	120＝±60	300	590
17	2.5〞四波	DN65	120＝±60	360	610
18	3〞四波	DN80	120＝±60	360	610
19	4〞四波	DN100	120＝±60	400	625
20	5〞四波	DN125	120＝±60	433	625
21	6〞四波	DN150	120＝±60	477	700
22	8〞四波	DN200	120＝±60	527	705
23	10〞四波	DN250	120＝±60	579	830
24	12〞四波	DN300	120＝±60	635	820
25	14〞四波	DN350	120＝±60	635	885
26	16〞四波	DN400	120＝±60	760	900
27	18〞四波	DN450	120＝±60	810	950
28	20〞四波	DN500	120＝±60	860	950

---

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

---

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

---

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
