产品介绍

矩形双波补偿器是电厂、冶金、水泥、石化设备系统大通断面积烟气价质输送管道*运行的重要组成部分，在温度、载荷造成的几何非线性和材料非线性的形变中较之同类单斜角、双斜角、低波切点小圆珠笔角产品显示出突出的工作我们优良的质量品质，国内各设计院、工程单位、工程业主选用认同率越来越高并*了广泛推广应用。矩形波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。矩形波纹补偿器也可用于降噪减振。在现代工业中用途广泛。作为敏感元件、减震元件、补偿元件、密封元件、阀门元件及管路连接件，广泛应用于自动控制和测量仪表、真空技术、机械工业、电力工业、交通运输及原子能工业等领域。

---

产品优势

矩形双波补偿器可以制成单向量热位移单体膨胀节，也可以加入相应结构件组成适应复杂力系的三维补偿膨胀节，满足了管系建设经济性和*运行可靠要求，给管系设计、施工、运行、维护带来了方便，使国内管系建设工艺接近或赶上发达国家水平。

---

产品特点

1、本产品边角以大圆弧过渡构成矩形断面，边角过角段应力水平降低，根除了变形死角和产品在线运行时整均匀变形，因而降低区域性高应力破坏风险，延长了产品的使用寿命。

2、本产品在整体不失稳和保持基本工作刚度条件下降低管系推力，提高了产品的热补偿能力，达到降低管线建设中柔性件投入成本。

3、由于几何形状的适应性变更，本产品在外加拉应力、压应力和交变应力作用下能处在良性力系中可靠工作，回避了局部应力风险区，在含有H2SO、CO、H2烟气气氛中工作时，有效改善了应力腐蚀裂（SEE）和腐蚀疲劳断裂（CFF）的恶化趋势，在不影响使用寿命前提下，提高了产品的热循环许用次数。

4、本产品在波纹管焊装时，焊缝可以远离圆弧切点，在矩形单边长小于2M时，焊缝可以减少一道，焊缝对口错边量大降低，产品任一位置波纹管断面形状和波纹包线路长误差很 小，波纹成形，拉弯成形丰满面圆滑。符合波纹管疲劳寿命良好更大值理论判据。

5、本产拐角处圆弧钢板焊装加固，接口以槽钢制做结构件，增强了产品结构刚度，且整体产品线条流畅，外观亮丽。

---

应用范围

各类泵、阀、空压机的进出口；各类消防配管、空调配管、蒸汽配管等；一般工厂配管和需要卫生的场合；机械设备配管，需要减震和补偿热位移的场合；生活用水配管和需要柔性联接的场合。

矩型双波波纹补偿器均布置在紧靠固定支架旁，然后紧接两个导向支架，距离分别4Dg、14Dg，主要目的以防止其轴向失稳，蒸汽直埋管道靠保温材料及外套钢管进行支撑或导向、热水直埋管主要靠与保温材料形成整体由土壤、沙层控制。这种布置方式出发点是好的，但在实际运用中受地形限制，架空管系支架过多，则布置困难。直埋管系地下障碍物过多，可能有过多翻弯产生，要求矩型波纹补偿器只能布置在直管段，这种在固定支架侧设补偿器的形式，可能会因 管线位移造成波纹补偿器每个波节吸收位移的工作能力传递不均，发挥的补偿能力不充分。我们认为解决补偿器轴向失稳问题除与其布置、设置位置有关外，更主要的是取决于矩型波纹补偿器自身的性能与质量，只布置在固定支架侧的矩型波纹补偿器性能与质量要求应更高一些，管线分段距离一般应小一些，进行选型时一定要选自导向性好，抗失稳能力强的补偿器，设计布置按照基本原则，根据工程的实际情况，灵活对待处理，实践情况证明，无论是架空还是直埋地沟，只要做好导向结构控制，波纹补偿器可以设置在两固定支架的任一位置。

---

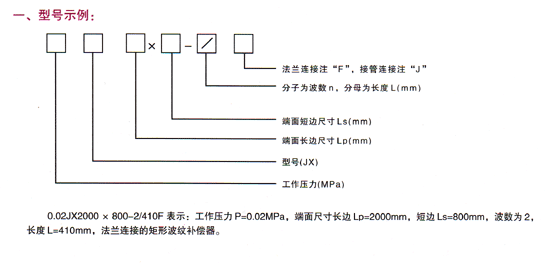

产品示意图

---

零部件材料

序号	名称	数量	材质
1	波纹管	1	不锈钢304，不锈钢316
2	端接管	2	QT400-15,Q235A,ZG230-450，20
3	限位螺栓	n	q235A,35，1Cr8Ni9Ti
4	螺母	4n	Q235A,20，1Cr8Ni9Ti
5	内套筒	1	QT400-15,Q235A,ZG230-450，20

---

技术参数

公称通径 Nominal Diameter DN	A	B	A1	H	B1	重量 Weight kg
300*400	300	400	609	286	709	23
300*500		500			809	25.7
300*600		600			909	28.5
300*700		700			1009	31.2
400*500	400	500	709	286	809	28.5
400*600		600			909	31.2
400*700		700			1009	34.1
400*800		800			1109	36.8
500*600	500	600	809	286	909	34.1
500*800		800			1109	39.6
500*900		900			1209	42.4
500*1000		1000	913		1413	69
600*700	600	700	909	286	1009	39.6
600*800		800			1109	42.4
600*900		900	1013		1313	69
700*500	700	500	809	286	1009	36.8
700*700		700	1009			42.4
700*800		800	1113		1213	69
800*800	800	800	1213			73.1
800*1200		1200			1613	90
800*1600		1600			2013	106.8
900*400	900	400	709		1209	39.6
900*700		700	1113		1313	73.1
900*1200		1200	1313		1613	94.1
1000*600	1000	600	1013	286	1418	73.1
1000*700		700	1113			77.4
1000*800		800	1213			81.5
1000*1000		1000	1413			90
1200*600	1200	600	1013	286	1613	81.5
1200*700		700	1113			85.7
1200*800		800	1213			90
1200*1000		1000	1413			98.3
1200*1200		1200	1613			106.8
1400*700	1400	700	1113	286	1813	94.1
1400*800		800	1213			98.3
1400*900		900	1313			102.5
1400*1000		1000	1413			106.8
1400*1200		1200	1613			115
1500*800	1500	800	1213	286	1913	102.5
1500*900		900	1313			106.8
1500*1000		1000	1413			110.9
1500*1200		1200	1613			119.3
1600*1000	1600	1000	1413	411	2013	115
1600*1200		1200	1613			123.5
1600*1400		1400	1813			131.9
1600*1600		1600	2013			140.3
1800*900	1800	900	1313	286	2213	119.3
1800*1000		1000	1413			123.5
1800*1200		1200	1613			131.9
1800*1400		1400	1813			140.3
1800*1800		1800	2213			157.1
2000*1000	1990	1000	1413	286	2403	130.8
2000*1300		1300	1113			143.4
2000*1600		1600	2013			155.9
2000*1800		1800	2213			164.4
2000*2000		2000	2413			172.8

---

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

---

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

---

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
